道路融雪系统



可用于坡道、桥梁、车行道、行人道、
停车场、室外楼梯等室外设施的溶雪化冰



冬天冰雪给行人和车辆造成的不便以及对建筑物的损害将不复存在。


系统介绍
SpriTherm发热电缆系统可用于坡道、桥梁、车行道、行人道、停车场、室外楼梯等室外设施的溶雪化冰,保证行人地区安全。本系统可适用于沥青、混凝土和砖瓦等特殊路面。


特点
安全:本系统为人们提供安全生活空间。冬天冰雪给行人和车辆造成的不便以及对建筑物的损害将不复存在。尤其是在盲道上的安装,为盲人的冬季出行提供安全保证。能自动测出工作地区的溶解要求,适时启动和关闭。

经济合理
本系统铺设地区的冰雪任何时候都能清除,避免了大量撒盐、人工铲雪及冰霜带来的危害。交通事故得以减少,行人和车辆的安全性能得以提高。清理冰雪及撒盐等对资源环境造成严重破环,而本系统是采用最清洁、有效的电能,深受用户喜爱。


温室大棚、花房等种植环境的土壤加热、环境加热,养殖场、养猪场、水族馆的养殖育雏保温等;游泳馆地面加热和池水保温,体育馆、足球场露天草坪防冻。


嵌入了发热电缆的地面,特别是使用间距较小的发热电缆铺设方式,能够确保最佳的融雪效果,同时起到节能作用。

铺设的灵活性


热效率
发热电缆上面的沥青层有5cm厚度,用一条300W/m2的发热电缆完全能够满足,要达到5-8cm的厚道可以选择400W/m2的发热电缆。供热系统的厚度是从填充层上缘开始计算的。在特殊环境,温度和结构的安装条件下,热效率会有所增加。
桥梁等受风力较大的地方。因此在这些地方需要选用400-500W/m2的发热导线。

发热电缆的结构

道路坡道电热融雪

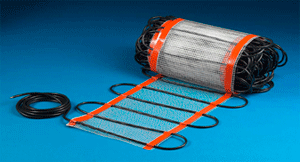

砂、砂浆层 STTW-E系列


电压
400 V AC
保护措施
保护断路器 30mA
电功率(面积)
300 w/m2
标称极限温度
+90°C
线功率(单位)
20-25w/m
最低安装温度
+5°C
防护等级
载体
玻璃纤维网
尺寸(直径)
φ7.3mm
测试电压
2500-4000 V
弯曲
6倍半径
宽度计算
50cm
保险
16A
运输宽度
43-46cm

型号规格
功率(w)
规格尺寸(m)
网垫
STTW-E0803
1950
0.50×13.0
玻纤网
STTW-E0804
2325
0.50×15.5
玻纤网
STTW-E0805
2775
0.50×18.5
玻纤网
STTW-E0806
3075
0.50×20.5
玻纤网
STTW-E0807
3675
0.50×24.5
玻纤网
STTW-E0808
4200
0.50×28.0
玻纤网
STTW-E0809
5250
0.50×35.0
玻纤网

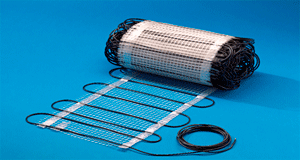

沥青层 STG系列

电压
400 V AC
保护措施
保护断路器 30mA
电功率(面积)
300 w/m2
标称极限温度
+90°C (+240°C震动温度)
线功率(单位)
20-25w/m
最低安装温度
+5°C
防护等级
载体
玻璃纤维网
尺寸(直径)
φ6.0mm
测试电压
2500-4000 V
弯曲
6倍半径
宽度计算
50cm
保险
16A
运输宽度
43-46cm

型号规格
功率(w)
规格尺寸(m)
网垫
STG-0903
1950
0.50×13.0
玻纤网
STG-0904
2325
0.50×15.5
玻纤网
STG-0905
2775
0.50×18.5
玻纤网
STG-0906
3075
0.50×20.5
玻纤网
STG-0907
3675
0.50×24.5
玻纤网
STG-0908
4200
0.50×28.0
玻纤网
STG-0909
5250
0.50×35.0
玻纤网

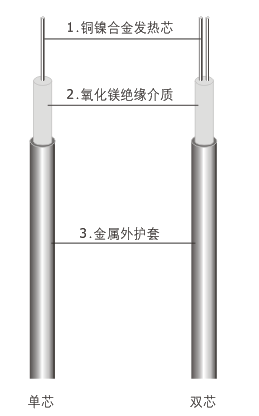

MHE系列 不锈钢加热电缆(矿物绝缘)

不锈钢(SS系列600v单芯)

型号规格
单根功率(w)
阻燃(Ω)
电流(A)
长度(m)
MHE-8750
8750
16.50
23.03
250
MHE-7000
7000
20.62
18.42
200
MHE-5250
5250
27.50
13.82
150
MHE-4375
4375
33.00
11.51
125
MHE-3500
3500
41.26
9.21
100
MHE-2450
2450
58.93
6.45
70
MHE-1750
1750
81.52
4.60
50
规格:
外护套: 不锈钢
发热元件:铜镍合金
绝缘材料:氧化镁(MgO)。单位功率:35w/m,额定电压:380V,电缆外径:4.5mm
承受最高温度:+600oC
特点:每米恒定功率输出、机械强度高 、耐高温、抗化学腐蚀能力强

MHE系列 不锈钢加热电缆(矿物绝缘)

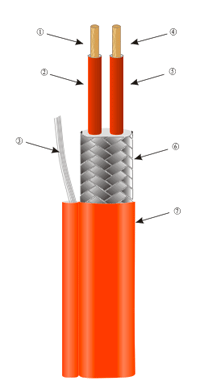

结构说明
① 发热体:多股铜镍合金丝
② 绝缘层:FEP铁氟龙
③ 增强筋:不锈钢钢丝
④ 发热体:多股铜镍合金丝
⑤ 绝缘层:FEP铁氟龙
⑥ 接地层:镀锡铜绞编织网,32×0.2mm(1.0mm2)
⑦ 外护套:聚氯乙烯,壁厚0.8mm

技术参数
额定电压:110-400VAC
输出功率:18w/m 35w/m 45w/m 60w/m
直径:4.8×13mm
绝缘层:FEP、XLPE交联聚乙烯
最高表面温度:150oC
冷线接头:机械压接
颜色:黑色、红色

型号规格
单根功率(w)
阻燃(Ω)
电流(A)
长度(m)
SMF-7410
7410
19.49
19.50
190
SMF-6630
6630
21.78
17.45
170
SMF-5850
5850
24.68
15.39
150
SMF-5070
5070
28.48
13.34
130
SMF-4290
4290
33.66
11.29
110
SMF-3510
3510
41.14
9.24
90
SMF-2730
2730
52.89
7.18
70
规格:
外护套: FEP
发热元件:铜镍合金
绝缘材料:FEP
单位功率:39w/m,额定电压:380V,电缆外径: 5.5×9.0mm
承受最高温度:+150oC
特点:每米恒定功率输出、耐温性好

道路融雪系统产品型号表

ESMd 温度、湿度控制器

冰雪湿度和温度传感器控制器
主要用于室外取暖加热,数字显示,反馈信号。
安装在配电箱内。
电压230VAC    电流16(4)A,6组控制。
配合冰雪探测器,型号:FSF


FSF 冰雪探测器传感器

控制器ESMD配合的冰雪探测传感器,冰雪探测器(4芯)与冰雪探测器(5芯),信号线,长度15m。
其中包括两只用于室内的传感器。两个探头可以互换。
安装说明:在恶劣的环境区域,冰雪传感器在非加热区的冰和雪。


1773 湿度和温度控制器

冰雪传感器,湿度和温度调节
主要用于室外加热器,道路、铁路,
数字显示和控制输出24 V DC器
(6组),230VAC6A,配合冰传感器,型号3352


1798 冰探测器耦合继电器

冰探测器耦合继电器,配合控制器1773,
指示信号潜在的故障问题

3352 冰探测传感器

冰和雪探测传感器配合控制器1773.,
捕捉探测到的冰和雪天气。
包括20.00米连接电缆(4芯)


ITR-79-60 通用温控器

通用温控器安装在配电柜(2个模块),
作为额外的温度传感器,在加热温度检测,
工作电压230VAC电流10(3)A,设置温度0...60℃


AH2010 地下探测器导管

M20的导管(FBY-ELF),
用于接收温度传感器传感器口袋和更换维修,
长度为100mm



安装于混凝土层下

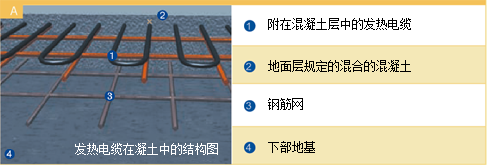

发热电缆用尼龙扎带非常灵活的固定在钢丝网上。通过这种特殊的固定方式,发热电缆可以安装于混凝土层下。因此,这些材料被埋在地下需要更多时间去固化。
加热电缆是可以均匀放置的固定系统,可以安装在不同条件的地方,而发热系统的加热却是感应循环运行的。

电热系统适用铺设于精益混凝土(贫混凝土),灰泥或沙床层。

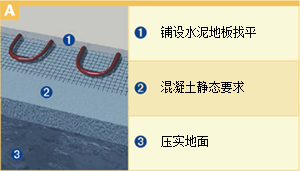

附线的加强网上的混凝土层。
1. 按照规定的混合的混凝土
2. 下部增强网
3. 下部地基

SpriTherm道路融雪系统采用双导发热电缆,只有一个接头,节约了材料和宝贵的安装时间。

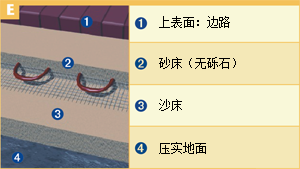

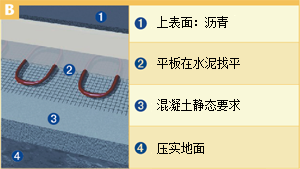

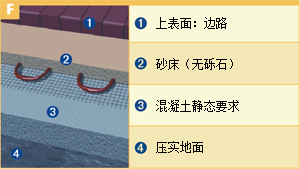

土壤结构








特殊安装
SpriTherm® 玻纤网发热电缆同样可以作为楼梯处地板采暖。玻纤网发热电缆常被用来,活无缝地板的采暖。为了能够保证安装严格按照标准执行,标准化的铺设时必不可少的。用这样特质的玻纤网标准化铺设使安装变得便捷准确。通过剪切方式,玻纤网发热电缆更加合适需要发热的区域。

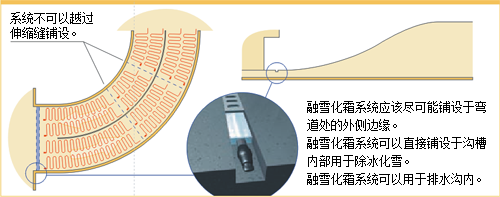

SpriTherm® 电热供暖系统的安装要根据相应的安装示意图和说明书来具体操作。同时需要注意,电热系统绝不可以跨越升降缝。并且发热电缆既不能被切割,交叉,挤压,破损也不能随意缩短。依据地板铺设情况和建筑的需要,底基层不平整也需要处理。接头线和感应线置于空管的保护内,可以垂直于升降缝。
