首页 > 产品与技术 >


MPTC变功率木地板地暖



MPTC (Positive Temperature Coefficient) 正温度系数材料,材料的电阻会随温度的升高而增加!

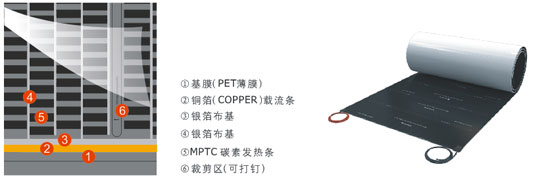

Halmburger (汉堡阁) MPTC 变功率发热膜是在绝缘及难燃的聚酯薄膜 (PET) 上移印 MPTC 聚合材料、碳黑发热体(CARBON PASTE) 和银浆料 (SILVER PASTE) ,导电体铜箔作为电极,与 LAMINEX 高温胶膜经热压复合而成,是未来的先进采暖节能型材料。
使用了具有优越电气特性MPTC 聚合材料,从而防止局部过热,提高产品的安全性,还能节约消耗电量的节能产品。


MPTC 中低温
型号
型号/货号
功率(w)/长度(m)
长度
(m)
功率
(w)
膜面积
(m2)
阻值
(Ohm)
设计功率130(w/m2)
可铺装面积
(m2)
铺装率
(%)
80509.0001
MPTC 200/1.5L

1.5
200
0.9
242
1.5
58.5
80509.0002
MPTC 280/2.1L
2.1
280
1.2
173
2.2
55.7
80509.0003
MPTC 360/2.7L
2.7
360
1.6
134
2.8
58.5
80509.0004
MPTC 440/3.3L
3.3
440
2.0
110
3.4
58.5
80509.0005
MPTC 520/3.9L
3.9
520
2.4
93
4.0
60.0
80509.0006
MPTC 600/4.5L
4.5
600
2.7
81
4.6
58.5
80509.0007
MPTC 680/5.2L
5.2
680
3.1
71
5.2
59.6
80509.0008
MPTC 760/5.8L
5.8
760
3.5
64
5.8
59.5
80509.0009
MPTC 840/6.4L
6.4
840
3.9
58
6.5
60.4
80509.0010
MPTC 920/7.0L
7.0
920
4.2
53
7.1
59.3
80509.0011
MPTC 1000/7.6L
7.6
1000
4.6
48
7.7
59.3
80509.0012
MPTC 1080/8.2L
8.2
1080
4.9
45
8.3
59.2

MPTC 中低温
型号
型号/货号
功率(w)/长度(m)
长度
(m)
功率
(w)
膜面积
(m2)
阻值
(Ohm)
设计功率130(w/m2)
可铺装面积
(m2)
铺装率
(%)
80509.0013
MPTC 300/1.5H

1.5
300
0.9
161
1.7
54.0
80509.0014
MPTC 420/2.1H
2.1
420
1.2
115
2.3
51.4
80509.0015
MPTC 540/2.7H
2.7
540
1.6
90
3.0
54.0
80509.0016
MPTC 660/3.3H
3.3
660
2.0
73
37
54.0
80509.0017
MPTC 780/3.9H
3.9
780
2.4
62
4.3
55.4
80509.0018
MPTC 900/4.5H
4.5
900
2.7
54
5.0
54.0
80509.0019
MPTC 1020/5.2H
5.2
1020
3.1
47
5.7
55.1
80509.0020
MPTC 1140/5.8H
5.8
1140
3.5
42
6.3
54.9
80509.0021
MPTC 1260/6.4H
6.4
1260
3.9
38
7.0
55.7
80509.0022
MPTC 1380/7.0H
7.0
1380
4.2
35
7.7
54.8
80509.0023
MPTC 1500/7.6H
7.6
1500
4.6
32
8.3
54.8
80509.0024
MPTC 1620/8.2H
8.2
1620
4.9
30
9.0
54.6
注:以上数值据,环境温度10°C。

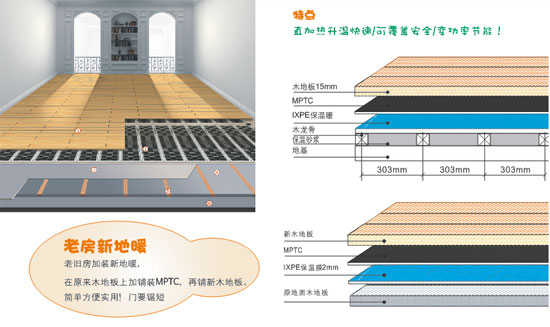

MPTC变功率木地板地暖结构图及产品规格
①地面木地板 ②MPTC ③IXPE保温膜
④保温砂浆 ⑤木龙骨 ⑥地基

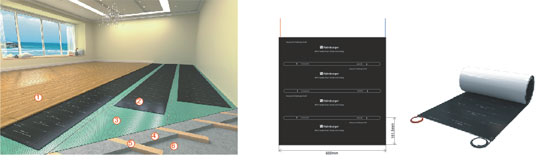

宽度 :600mm
可打钉处:间距151.5mm (木龙骨间距303mm)
电源引线:BVR1.5mm2,长度 2.0mm

结构图


MPTC 变功率木地板地暖特点
1、变功率自限温,安全可靠,可以自由覆盖。
2、面层复合活性炭无纺布,有效吸附木地板甲醛、苯有害物质。
3、升温快速,高效面状传导热木地板(30分钟开始有温升)。
4、干法带龙骨木地板房地暖专用。
5、碳素远红外辐射,理疗养生。
6、二个系列产品(中低温、中高温),保温性能好可选中低温系列,电负荷要求低。
汗蒸房、瑜伽房可以选用中高温系列,(保温性能不好房子,建议不要安装地暖)。
7、成品已配电源引线接头,规格:多股铜导线 BVR1.5mm2,长度2.0m。


    资料下载

  点击下载产品详细资料 PDF阅读器:下载
  下载提示:
1、产品详细资料为PDF文档;
2、下载后若不能打开文档,请先安装PDF阅读器;s
3、下载时推荐使用下载工具或目标另存为。
