电伴热系统 |
|
|
|
自限性发热电缆。 组装容易。 工厂组装。 | | 对冬季损坏排水沟和管道的可靠保障。
| | | 伴热的分类、特点、作用、应用领域 | 伴热的分类 可分为三种形式: ■ 以电为能源的称为电伴热 。 ■ 以蒸汽作为传热介质的称为蒸汽伴热 。 ■ 以热水作为传热介质的称为热水伴热。 | | 电伴热的特点 相对于蒸汽伴热,其控制温度准确、传热效率高、安装简便及操作和维护方便。 电伴热由于其涉及的专业较多,如工艺、配管、电气和仪表,在安装时除上述专业外还 涉及非常重要的环节-保温,应做好各专业的协调、衔接才能保证电伴热系统达到预期的伴 热效果。 | | 电伴热的作用 电伴热线的使用是用来补充管道、管体及设备上的热量散失(尽管已用了保温材料)伴热目的■ 防冻 ■ 维持工艺温度 ■ 降低介质粘度 ■ 防液化 ■ 环境取暖 | | 电伴热的应用 ■ 管道,储罐,设备 ■ 危险区,或非危险区 ■ 金属,非金属管道及设备 ■ 其他特别应用(工艺,维修,机器) ■ 工业(石油,化工,轻工及电力) ■ 民用建筑 |
|
| | 技术数据 | EisStar-E系统 | EisStar-S系统 | EisStar-M系统 |
---|
类型 | 自限温并行低温伴热带 | 自限温并行低温伴热带
| 自限温并行中温伴热带 | 最大伴热功率(W/m) | 最大25W/m | 最大33W/m | 最大 60 W/m | 输出功率 | 10、18、18H、25 | 10、18、26、33、33H | 10、15、25、30、45、60 | 最高操作温度(°C) | 最高+65°C | 最高+65°C | 最高+120°C | 最大回路长度(m) | 最长214M | 最长220M | 最长235M | 最高工作电压(V) | AC120V/253V | AC120V/253V | AC120V/253V | 适用腐蚀环境 | 否 | 是 | 是 | 含氟聚合物保护外套 | 可选择 | 可选择
| 有 |
| | |

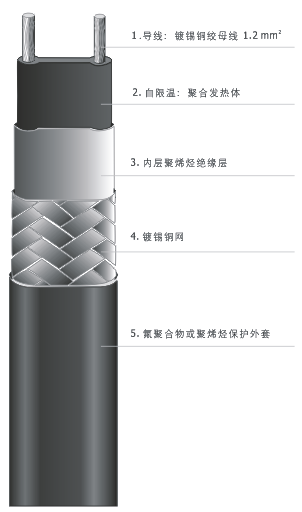

| 自限温伴热带EisStar-E | | 技术参数 √ 规格型号: EisStar-E系列 √ 工作电压: 230VAC √ 输出功率: 10W/m-36W/m √ 防护等级:Ⅰ √ 外表面体: 聚烯烃、氟聚合物 √ 尺寸: 约10.5×0.6mm √ 保险电流: 16A (C级) √ 回路长度:最大150米 √ 保护措施: Fl 保护电路 30mA(最长500米) √ 最高维持温度: 65 °C √ 最低工作温度: -30 °C (建议+5 °C) √ 控制: 通用型温控器 √ 电气数据 供电电压: AC230V 防护网电阻: 18.2Ω/km | | | | |

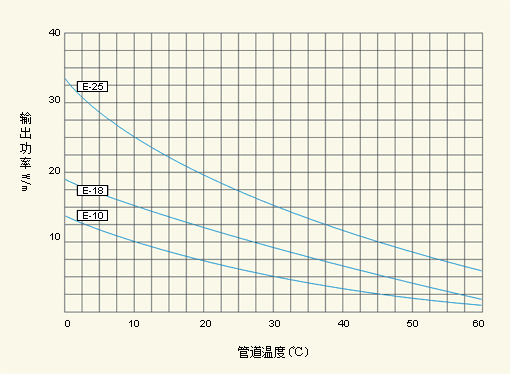

| | 电气数据 | 管道伴热系统型号 | EisStar-E-10 | EisStar-E-18 | EisStar-E-18H | EisStar-E-25 | 输出功率 +10°C | 10W/m | 15W/m | 15W/m | 25W/m |
| | 融雪化霜系统型号 | EisStar-E-18 | EisStar-E-18H | 输出功率 0°C | 18W/m(36W/m) | 18W/m(36W/m) |
| | 最大伴热回路长度(配C特性开关) | 伴热带型号Fuse | EisStar-E-10 | EisStar-E-18 | EisStar-E-25 | 10A,通电温度+10°C 10A,通电温度-15°C 10A,通电温度-25°C | 118m 90m 79m | 104m 69m 58m | 60m 39m 32m | 16A,通电温度+10°C 16A,通电温度-15°C 16A,通电温度-25°C | 154m 136m 118m | 139m 89m 78m | 83m 56m 47m |
| | | | 概述 | EisStar-E 系统可以满足您对电伴热的不同需求场合: √ 防冻保护 √ 温度维持 √ 空间加热 √ 加热及温度维持 伴热带在现场可以根据要求任意切割,每米输出功率不受影响。 不同型号伴热带可以满足不同的热损要求。伴热带的并行结构适合在管道和设备上安装。只需简单一层就可以完成回路的安装,无需返回。与恒功率伴热带相比,此型伴热带铺设时允许重叠,以便在管件,阀门,法兰和泵上安装而不会引起过热和损坏伴热带。您可以根据现场环境条件选择不同外护套的伴热系统。坚固的构造使其能在极端现场环境下使用。 | | 特性 | | |  |

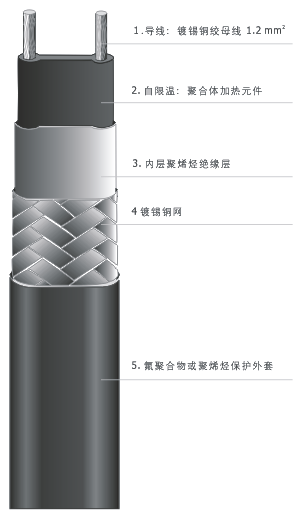

| | | 低温自限温伴热带EisStar-S | | 技术参数 √ 规格型号: EisStar-S系列 √ 工作电压: 230VAC √ 输出功率: 10W/m-36W/m √ 防护等级:Ⅱ √ 外表面体: 聚烯烃、氟聚合物 √ 尺寸: 约11.5×5.5mm √ 保险电流: 16A (C级) √ 回路长度:最大190米 √ 保护措施:Fl 保护电路 30mA(最长500米) √ 最高维持温度: 80 °C √ 最低工作温度: -30 °C (建议+5 °C) √ 控制: 通用型温控器
√ 电气数据 供电电压: AC230V 防护网电阻: 18.2Ω/km | | | | |

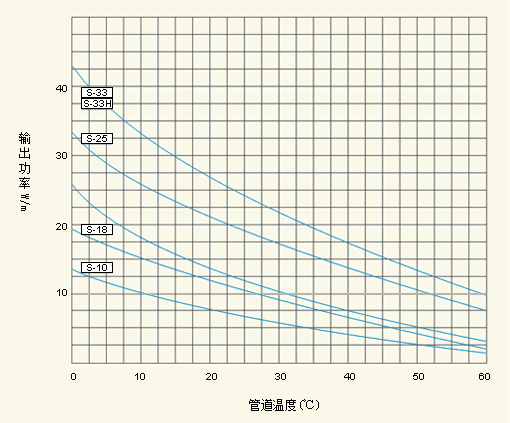

| | 电气数据 | 管道伴热系统型号 | EisStar-S-10 | EisStar-S-18 | EisStar-S-26 | EisStar-S-33 | 输出功率 +10°C | 10W/m | 15W/m | 26W/m | 33W/m |
| | 融雪化霜系统型号 | EisStar-S-33H | EisStar-S-18 | 输出功率 0°C | 33W/m | 18W/m(36W/m) |
| | 最大伴热回路长度(配C特性开关) | 伴热带型号Fuse | EisStar-S-10 | EisStar-S-18 | EisStar-S-26 | EisStar-E-33 | 16A, 通电温度 +10 °C 16A, 通电温度 -20 °C | 198m 145m | 146m 95m | 92m 59m | 72m 50m | 20A, 通电温度 +10 °C 20A, 通电温度 -20 °C | 198m 183m | 162m 125m | 116m 77m | 90m 62m | 25A, 通电温度 +10 °C 25A, 通电温度 -20 °C | 198m 198m | 162m 150m | 124m 95m | 105m 78m |
| | | | 概述 | EisStar-S 系统可以满足您对电伴热的不同需求场合: √ 防冻保护 √ 温度维持 √ 空间加热 √ 加热及温度维持 伴热带在现场可以根据要求任意切割,每米输出功率不受影响。 不同型号伴热带可以满足不同的热损要求。伴热带的并行结构适合在管道和设备上安装。只需简单一层就可以完成回路的安装,无需返回。与恒功率伴热带相比,此型伴热带铺设时允许重叠,以便在管件,阀门,法兰和泵上安装而不会引起过热和损坏伴热带。您可以根据现场环境条件选择不同外护套的伴热系统。坚固的构造使其能在极端现场环境下使用。 | | 特性 | | |  |

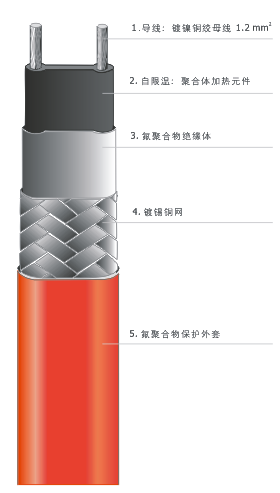

| | | 中温自限温伴热带EisStar-M | | 特点 √ 可蒸汽吹扫 √ 自限温 √ 不带温控器可在易爆环境使用 (取决于现场防爆温度等级) √ 并行结构允许伴热带任意切割长度 √ 高度灵活的安装 √ 简易现场切割和收尾,甚至在危险区也一样 √ 氟聚合物外护套具有防腐、抗化学侵蚀的特性 | | |

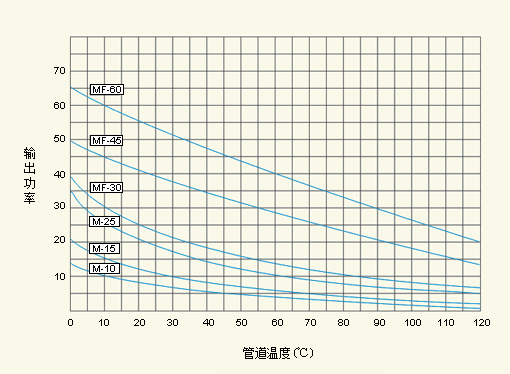

| | 电气数据 | 伴热带型号 | M-10 | M-15 | M-25 | M-30 | M-45 | M-60 | 输出功率+10°C | 9.1W/m | 15.1W/m | 24.4W/m | 30.8W/m | 47.2W/m | 63.6W/m |
| | 最高维持温度+120 °C 允许最大暴露温度+90 °C 最低安装温度 -40 °C 最低储存温度-60 °C | | 最大伴热回路长度(配C特性开关) | | M-10 | M-15 | M-25 | M-30 | M-45 | M-60 | 16 A, 通电温度+10 °C 16 A, 通电温度-20 °C | 200m 200m | 153m 143m | 107m 102m | 92m 82m | 66m 61m | 50m 45m | 20 A, 通电温度+10 °C 20 A, 通电温度-20 °C | 200m 200m | 189m 179m | 133m 128m | 112m 102m | 82m 77m | 60m 55m | 32 A, 通电温度+10 °C 32 A, 通电温度-20 °C | 235m 235m | 189m 189m | 140m 140m | 114m 114m | 82m 82m | 64m 64m |

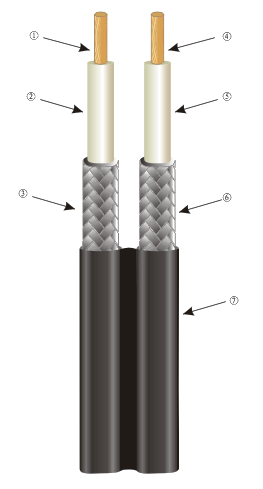

| 防护铜网最大抗阻 :<18.2 Ohm/km 热安全标准 根据 EN 60519-2; 1993 0 温度等级 根据 EN 60079-0 T3 尺寸:10.5×0.60mm | | 概述 | EisStar-M 系统可以满足您对电伴热的不同需求场合: √ 防冻保护 √ 温度维持 √ 空间加热 √ 加热及温度维持 伴热带在现场可以根据要求任意切割,每米输出功率不受影响。 不同型号伴热带可以满足不同的热损要求。伴热带的并行结构适合在管道和设备上安装。只需简单一层就可以完成回路的安装,无需返回。与恒功率伴热带相比,此型伴热带铺设时允许重叠,以便在管件,阀门,法兰和泵上安装而不会引起过热和损坏伴热带。您可以根据现场环境条件选择不同外护套的伴热系统。坚固的构造使其能在极端现场环境下使用。 | | 特性 | | | MHW系列恒功率管道伴热电缆 | | 结构说明 ① 发热体:多股铜镍合金丝 ② 绝缘层:FEP、XLPE交联聚乙烯 ③ 接地层:镀锡铜绞编织网 ④ 发热体:多股铜镍合金丝 ⑤ 绝缘层:FEP、XLPE交联聚乙烯 ⑥ 接地层:镀锡铜绞编织网,32×0.2mm(1.0mm2) ⑦ 外护套:FEP、XLPE聚氯乙烯,壁厚0.8mm | | 技术参数 √ 额定电压:110-400VAC √ 输出功率:18w/m 35w/m 45w/m 60w/m √ 直径:4.8×13mm √ 绝缘层:FEP、XLPE交联聚乙烯 √ 最高表面温度:150oC √ 冷线接头:机械压接 √ 颜色:黑色、红色 | |
| MH系列发热电缆规格一览表 | 描述:恒功率管道伴热发热电缆,额定电压220V,功率18w/m | 型号 | 额定功率(w) | 规格(Ω/m) | 长度(m) | 总阻值(Ω) | 额定电流(A) | MFW-3510 | 3510 | 0.071 | 195 | 13.79 | 15.95 | MFW-3240 | 3240 | 0.083 | 180 | 14.94 | 14.73 | MFW-2970 | 2970 | 0.099 | 165 | 16.30 | 13.50 | MFW-2700 | 2700 | 0.120 | 150 | 17.93 | 12.27 | MFW-2430 | 2430 | 0.148 | 135 | 19.92 | 11.05 | MFW-2160 | 2160 | 0.187 | 120 | 22.41 | 9.82 | MFW-1800 | 1800 | 0.269 | 100 | 26.89 | 8.18 |
| 描述:恒功率管道伴热发热电缆,额定电压440V,功率35w/m | 型号 | 额定功率(w) | 规格(Ω/m) | 长度(m) | 总阻值(Ω) | 额定电流(A) | MFW-7000 | 7000 | 0.103 | 200 | 20.63 | 18.42 | MFW-6300 | 6300 | 0.127 | 180 | 22.92 | 16.58 | MFW-5600 | 5600 | 0.161 | 160 | 25.79 | 14.74 | MFW-4900 | 4900 | 0.210 | 140 | 29.47 | 12.89 | MFW-4200 | 4200 | 0.287 | 120 | 34.38 | 11.05 | MFW-3500 | 3500 | 0.413 | 100 | 41.26 | 9.21 | MFW-2800 | 2800 | 0.645 | 80 | 51.57 | 7.37 | MFW-2100 | 2100 | 1.146 | 60 | 68.76 | 5.53 |
| |  |
| | |  | | 不同温度环境下保温层厚度与管径速查表 | 在-25oC的管道防冻选型表 伴热电缆可加温至65oC,至少要选用隔热保温材料导热系数0.04W/(m×K) | | 管径 | DN15 1/2" | DN20 3/4" | DN25 1" | DN32 1 1/4 " | DN40 1 1/2 " | DN50 2" | DN65 2 1/2" | DN80 3" | DN100 4" | DN125 5" | DN150 6" | DN200 8" | 保 温 层 厚 度 | 10 | E-18 | E-25 | E-25 | E-25 | | | | | | | | | 15 | E-18 | E-18 | E-18 | E-25 | E-25 | E-25 | | | | | | | E-10 | E-10 | E-18 | E-18 | E-25 | E-25 | E-25 | E-25 | | | | | 25 | E-10 | E-10 | E-10 | E-18 | E-18 | E-18 | E-25 | E-25 | E-25 | | | | 30 | E-10 | E-10 | E-10 | E-18 | E-18 | E-18 | E-25 | E-25 | E-25 | | | | 40 | E-10 | E-10 | E-10 | E-10 | E-18 | E-18 | E-18 | E-18 | E-25 | E-25 | E-25 | | 50 | E-10 | E-10 | E-10 | E-10 | E-10 | E-10 | E-18 | E-18 | E-18 | E-25 | E-25 | E-25 |
| | 在-25oC的管道防冻选型表 伴热电缆可加温至65oC,至少要选用隔热保温材料导热系数0.04W/(m×K) | | | 管径 | DN15 1/2" | DN20 3/4" | DN25 1" | DN32 1 1/4 " | DN40 1 1/2 " | DN50 2 " | DN65 2 1/2 " | DN80 3 " | DN100 4 " | DN125 5 " | DN150 6 " | DN200 8 " | 保 温 层 厚 度 | 10 | S-18 | S-26 | S-26 | S-26 | | | | | | | | | 15 | S-18 | S-18 | S-18 | S-26 | S-26 | S-26 | | | | | | | S-10 | S-10 | S-18 | S-18 | S-26 | S-26 | S-26 | S-26 | | | | | 25 | S-10 | S-10 | S-10 | S-18 | S-18 | S-18 | S-26 | S-26 | S-26 | | | | 30 | S-10 | S-10 | S-10 | S-18 | S-18 | S-18 | S-26 | S-26 | S-26 | | | | 40 | S-10 | S-10 | S-10 | S-10 | S-18 | S-18 | S-18 | S-18 | S-26 | S-26 | S-26 | | 50 | S-10 | S-10 | S-10 | S-10 | S-10 | S-10 | S-18 | S-18 | S-18 | S-26 | S-26 | S-26 |
| | 在-25oC的供热管道防冻保护选型表 伴热电缆可加温至80oC,至少要选用隔热保温材料导热系数0.04W/(m×K) | | | 管径 | DN15 1/2" | DN20 3/4" | DN25 1" | DN32 1 1/4 " | DN40 1 1/2 " | DN50 2 " | DN65 2 1/2 " | DN80 3 " | DN100 4 " | DN125 5 " | DN150 6 " | DN200 8 " | 保 温 层 厚 度 | 10 | S-33 | S-33 | S-33 | S-33 | S-33 | S-33 | | | | | | | 15 | S-33 | S-33 | S-33 | S-33 | S-33 | S-33 | S-33 | S-33 | | | | | S-33 | S-33 | S-33 | S-33 | S-33 |
|
| |
|
|
|
|
|
|
|
|
