首页 > 产品与技术 >


地板电采暖系统



适合用于新房装修、老房改造
地面铺装高度低、安装方便、免维护、低排放



灵活的供暖系统:新的建筑和装修建筑物的理想选择。



地板电采暖系统及应用
Halmburger地板电采暖系统是以电力为能源,发热电缆为发热体,将95%以上的电能转换为热能,并以建筑物内部地面作为散热面,通过对流换热加热周围空气的同时,还向四周的维护结构进行辐射换热,保障建筑物的室温达到舒适要求。
为什么要选用地板电采暖?
舒适健康:地暖的温度是自下而上,给人以温足而头凉的感觉,符合中医理论; 它不会干燥,辐射的波长为8~12微米的远红外线,对人体健康有益;并且它不会带动空气流动和灰尘循环,是过敏症、哮喘症、风湿性关节炎患者的最佳选择;
节能环保:发热电缆的热电效率为95%以上,释放出大量的红外线,不仅符合人体散热的要求,舒适度也特别好,而且相比传统的对流采暖设备的温度可以调低了2~3℃,有效节能;
安静无噪音:建筑楼板墙体其隔音效果差,而地暖采用了保温层,具有非常好的隔音效果,可降低噪音污染;地面采暖过程寂静无声,室内环境清静,没有噪音,这有助于孩子把注意力集中在学习上,从而有利于提高学习效率。
灵活不占用空间:铺设灵活方便,并且除温控器之外没有外露的采暖设备,最大限度的为您节省了宝贵的空间。


Halmburger地板电采暖系统用途:地面辐射采暖系统,墙面采暖系统。
建筑物: 如学校、幼儿园、医院、办公楼、商场、体育馆、会堂、工厂、车库、值班室、门卫岗哨等的供暖;车库、库房、仓储、冷藏室等场所的防冻加热;混凝土冬季施工的加热与快速干燥凝固;
商业用途: 公共浴室、高温瑜伽、桑拿间、按摩房、休息室、游泳馆等的加热取暖;列车车厢取暖(取代电暖气),活动移动板房、轻体房的便携式取暖。
切实可行解决了供暖保温的问题,从而使冰冷地面记忆成过去。



Halmburger地板电采暖系统适用于绝大部分地面材质,(效果理想的地面材质依次为瓷砖、大理石、强化地板、实木复合地板、实木地板),该系统所需要的产品仅仅为发热电缆、温控器等其它安装所需的配件,大量节省您的材料费用及室内的宝贵空间。


安装简便,易于安装:方便灵活,只用一个连接电缆加热垫。
超薄的Halmburger玻纤网,俗称电热席,是先进的地暖系统,它无需铺设水泥层就可直接埋入地面装饰材料8-10mm的粘合剂下,她铺设灵活,便于安装,便于标准化操作,既使非专业人士也能安装起来得心应手;Halmburger玻纤网有二种宽度规格即0.5米和1米,安装时必须在安装设计图的指定区域内铺设,然后埋入粘合剂或砂桨层下,避免供热元件受到破坏。适用于各种地面,特别适合于旧房翻新,对地面高度有较高要求的地方;


不同的空间 - 不同的要求。我们可定制生产各种规格。

随着我们量身订做的,即使是不同的形状放松床,座椅,扶手和靠背,且加热最佳是土壤表面,因为我们生产的确切尺寸的加热垫。交付时间在几天之内!

供热系统的生产尺寸精确,安装方便,快捷和独立。当然,我们为他们安装的大小是经过规划和计算的。



健康、舒适和安全
均匀的由地面福射热量,做到了舒适温暖,避免了头热脚凉的不适,同时也避免了室内灰尘的飞扬;而对于浴室或潮湿的房间,Halmburger地板电采暖系统还能防止细菌、螨虫的滋生,确保了空气的质量。

适合过敏患者

在这个词的真正意义上的灰尘过敏可以松一口气,因为热地板和天花板之间的最小温差条件下的热辐射。 因此,没有引起过敏的物质对流加热,加热不同程度的空气,从而暖空气流通的对流供暖系统。屋尘螨和积累的分泌物留在地面上,可以很容易地吸收或擦拭。

常规采暖设备温度示意图
会出现头热脚凉,容易带动灰尘流动

电采暖温度示意图
均匀的室内环境舒适温馨,杜绝细菌灰尘



半自然和舒适的室内环境

halmburger地板采暖和瓷砖(薄层采暖),产生一个舒适的辐射热,类似太阳的热量。这意味着,空气不对流加热系统加热,但墙壁,天花板,地板,在房间里的所有对象。如此激烈的对象排放到环境中储存的热量。
这是与室温相同的2-3°C下比对流供暖系统的维护,它创建了一个半自然和舒适的室内环境。



EstrichVlies双芯单向电热地暖的热辐射即使在低温下也能提供健康、清新舒适的环境空气条件。由于这个原因,EstrchVlies和传统的供暖系统相比虽然温度低了2-3度,却可以达到和后者相同的舒适感觉。干燥以及不健康的热空气已经属于过去式了。
EstrichVlies双芯单向电热地暖系统可以专用供暖设施,亦或作为辅助供暖之用。如果此系统作为全部专用供暖,室内温度控制器应该记录室内温度。地下传感器应限制地面温度。(室内无其它加热装置)




选择Halmburger地板电采暖的理由

1 多股铜镍合金发热体,热效率比其他高10%,其他大多是单根铁镍或铝镍合金的发热体
2 防护层是2G硅胶,耐温高达155oC,其他大多是XLPE交联聚乙烯,耐温是90 oC
3 铝箔复合膜,屏蔽效果好,其他大多是铝皮,有间隙热效率低
4 抗拉力增强筋,其他大多没有这个抗拉力筋
5 外护套是新型Y型聚氯乙烯,抗外应力强
6 接地线是铜锡绞线32×0.20mm(1.00mm2),其他是普通铜绞线
7 德国原装进口,品质保证

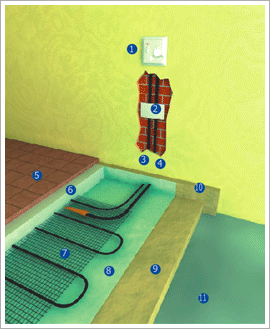

地板电采暖结构和铺装
① 温度控制装置(安装在预埋标准86暗盒上)
② 限温控制连接盒(预埋86暗盒)
③ 电缆管(预埋管用于铺设电缆)
④ 铜套电缆管(预埋管用于地下温度传感器)
⑤ 地板覆盖层(例如瓷砖)
⑥ 水泥砂浆
⑦ 热镀钢丝网
⑧ 地板专用反射膜
⑨ 保温隔热材料
⑩ 墙角边缘保温材料
11 楼面



EstrichVlies 地板电采暖系统一览表


EVTW系统
EV-S系统
EV-E系统
类型 双导恒功率发热电缆 单导恒功率发热电缆
单导恒功率发热电缆
最大功率 3000W 3110W 2630W
输出功率 19.6W/m 19.6W/m 19.6W/m
最大长度 150m 155.5m 131.5
最高温度 90°C 90°C 90°C
最大外径 6.90mm 6.90mm 5.50mm
工作电压 230V 230V 230V
适用场所 建筑居住电采暖 建筑居住电采暖 地面电采暖
接地屏蔽
抗伸缩增强网
执行标准 VDE7850 VDE7851 VDE9571

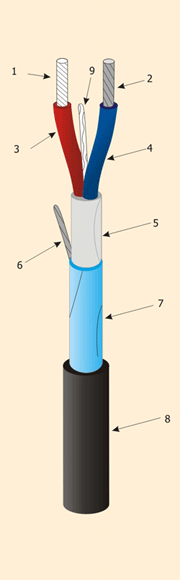

EVTW 双芯发热电缆结构图
结构说明
1┄发热体:多股铜镍合金电热丝
2┄冷体线:镀锡铜绞线0.50mm2 16×0.2mm
3┄绝缘体:硅橡胶材料(2G),符合VDE0253标准,
壁厚为0.8mm
4┄绝缘体:聚氯乙烯(Y型),壁厚为0.8mm
5┄保护带层:PET聚酯薄膜
6┄接地线:镀锡铜绞线 32×0.20mm(1.00mm2)
7┄屏蔽层:铝箔复合体(阻抗0.10Ω/m )
8┄外护套层:聚氯乙烯(Y型),壁厚为0.8mm,
外直径Φ为6.9mm
9┄抗拉增强筋:特殊材料

技术参数
工作电压: 220V/230V
输出功率: 19.6W/m
直径: φ6.9mm
最高表面温度: 90°C
绝缘层: 硅橡胶 2G
测试电压: 4000V
抗拉力: 840N
等级保护: I
保护电流: 30mA
最低安装温度: +5°C以上


EVTW选型表

型号
功率(W)/220V
阻值(Ω)/m
长度(M)
EVTW-3000
3000 0.072
150M+2.5M
EVTW-2680
2680 0.10 134M+2.5M
EVTW-2360
2360 0.14 118M+2.5M
EVTW-2120
2120 0.18 106M+2.5M
EVTW-1840
1840 0.25 92M+2.5M
EVTW-1580
1580 0.36 79M+2.5M
EVTW-1420
1420 0.45 71M+2.5M
EVTW-1200
1200 0.65 60M+2.5M
EVTW-980 980 1.00 49M+2.5M
EVTW-800
800 1.47 40M+2.5M
EVTW-640
640 2.30 32M+2.5M
EVTW-500
500 4.00 25M+2.5M
EVTW-420
420 5.30 21M+2.5M
EVTW-360
360 8.00 18M+2.5M
EVTW-240
240 18.00 12M+2.5M
EVTW-160 160 40.00 8M+2.5M
备注:发热电缆输出功率19.6W/m;总功率为参考值,表中2.5m为冷线长度

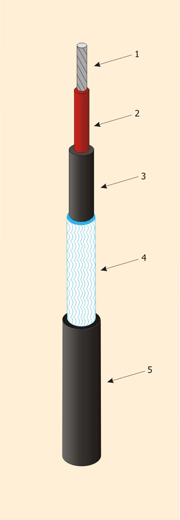

EV-S单芯发热电缆结构图
结构说明
1┄发热体:多股铜镍合金胶合
2┄绝缘体:硅橡胶绝缘(lE2)符合VDE0253标准,
壁厚为0.8mm
3┄内护套层:聚氯乙烯ST6,符合IEC60800标准,
壁厚为0.8mm
4┄接地屏蔽层:平行铺制成镀锡铜绞线32×0.20mm(1.00mm2)及铝箔复合薄膜
5┄外护套层:聚氯乙烯ST6,符合IEC60800,壁厚度0.8mm

技术参数
工作电压: 220V/230V
输出功率: 19.6W/m
直径: φ6.9mm
最高表面温度: 90°C
绝缘层: 硅橡胶 2G
测试电压: 4000V
抗拉力: 650N
等级保护: I
保护电流: 30mA
最低安装温度: +5°C以上


EV-S选型表

型号
功率(W)/220V
阻值(Ω)/m
长度(M)
EV-S 3110
3110 0.10
155.5M+2.5M
EV-S 2320
2320 0.18 116M+2.5M
EV-S 2200
2200 0.20 110M+2.5M
EV-S 1968
1968 0.25 98.4M+2.5M
EV-S 1640
1640 0.36 82M+2.5M
EV-S 1466
1466 0.45 73.3M+2.5M
EV-S 1220
1220 0.65 61M+2.5M
EV-S 984
984 1.00 49.2M+2.5M
EV-S 578 578 2.90 28.9M+2.5M
备注:发热电缆输出功率19.6W/m;总功率为参考值,表中2.5m为冷线长度

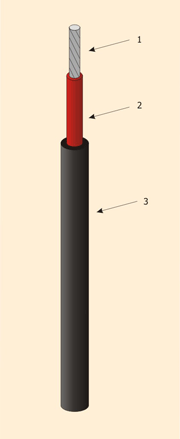

EV-E单芯发热电缆结构图
结构说明
1┄发热体:多股铜镍合金电热线
2┄绝缘体:硅橡胶绝缘,符合VDE0253标准,厚度为0.6mm
3┄外护套层:聚氯乙烯ST6,厚度为1.2mm

技术参数
工作电压: 220V/230V
输出功率: 19.6W/m
直径: φ5.5mm
最高表面温度: 90°C
绝缘层: 硅橡胶 2G
测试电压: 4000V
抗拉力: 100N
等级保护: I
保护电流: 30mA
最低安装温度: +5°C以上


EV-E选型表

型号
功率(W)/220V
阻值(Ω)/m
长度(M)
EV-E2630 2630 0.14 131.48M+2.5M
EV-E2350 2350 0.18 117.4M+2.5M
EV-E1998 1998 0.25 99.6M+2.5M
EV-E1500 1500 0.45 74.3M+2.5M
EV-E1220 1220 0.65 61.8M+2.5M
EV-E1000 1000 1.00 49.8M+2.5M
EV-E820 820 1.47 41.1M+2.5M
EV-E680 680 2.04 34.4M+2.5M
EV-E578 578 2.90 28.89M+2.5M
EV-E493 493 4.00 24.66M+2.5M
备注:发热电缆输出功率19.6W/m;总功率为参考值,表中2.5m为冷线长度
